CNFSimulator.A320.VMT

空客A320飞机虚拟维护训练器

产品概述

CNFSimulator.A320.VMT是中仿智能科技自主研发的桌面级空客A320飞机虚拟维护训练系统（Virtual Maintenance Trainer）。该产品基于空客公司官方数据开发，模拟空客A320机型，遵循A320飞机维修手册，模拟的零部件均来自空客A320机型。

产品面向航空培训机构、航空公司、MRO维修企业及航空院校，提供一套完整的飞机系统认知、故障诊断与维修实训仿真环境。基本功能满足AC-147-04R1（民用航空器机型、部件修理项目培训大纲）对空客A320飞机II类机型培训实操部分的要求。

在开发过程中充分考虑了专业初学者的操作特点，在遵守机载系统原理的前提下，加入了大量的误操作保护和提示引导信息，确保软件正常运行。客户化应用多年来，误操作保护日趋完善。

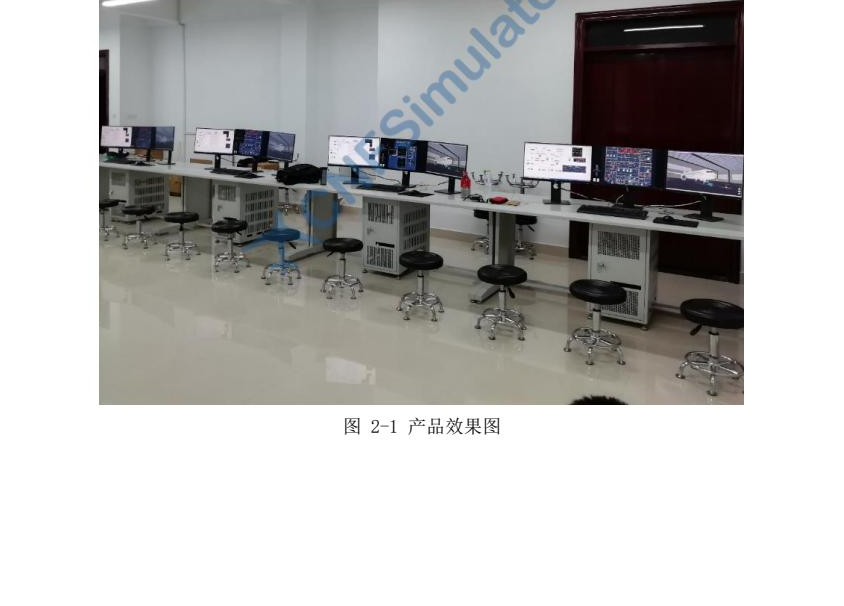

A320 VMT虚拟仿真教室实景

系统架构

VMT采用教师-学生C/S网络架构，由一个教师席位和多个学生席位组成。教师席位安装一套教师管理软件（教师接口界面），学生席位安装一套学生操作软件（含学生接口界面、动态原理图软件、虚拟飞机软件、驾驶舱软件和维修手册）。整套系统基于空客公司数据包构建。

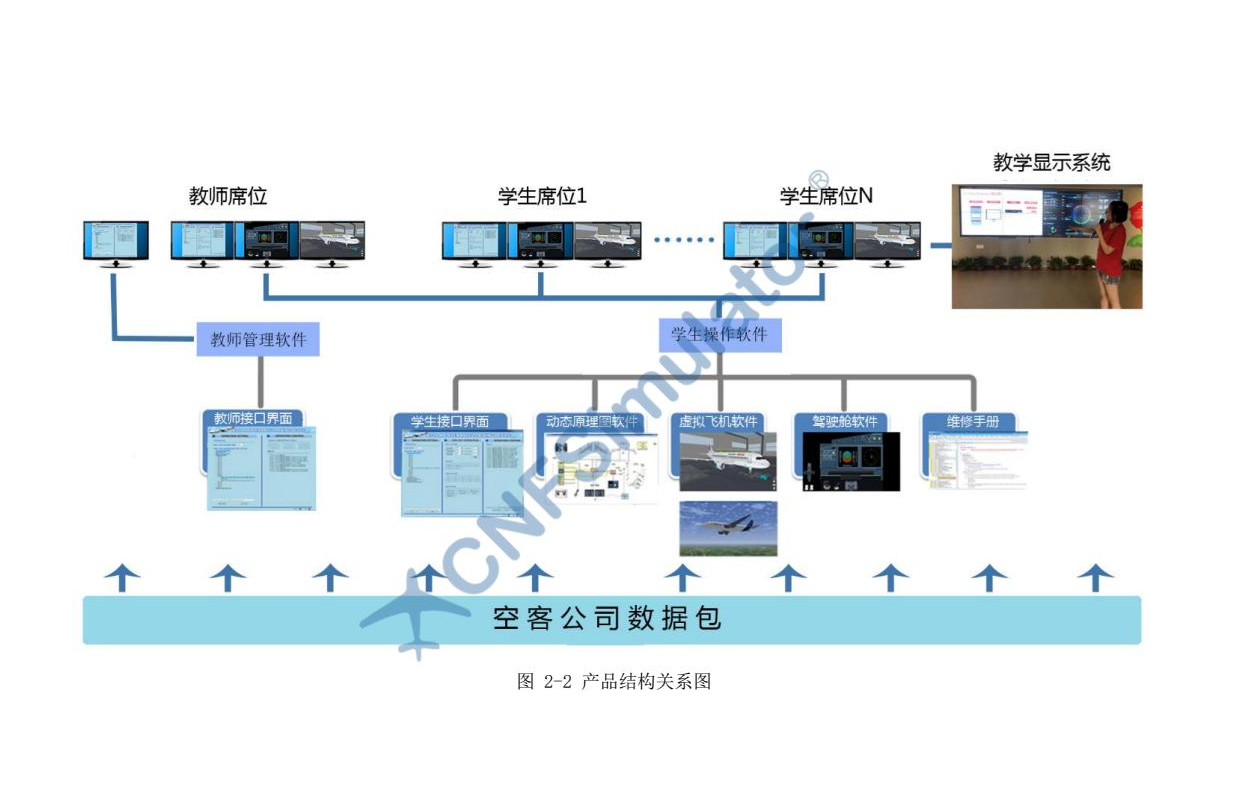

产品结构关系图

功能亮点

20个ATA系统全覆盖

仿真ATA21空调系统、ATA22自动驾驶系统、ATA23通信系统、ATA24电源系统、ATA25设备/装饰、ATA26防火系统、ATA27飞行操纵系统、ATA28燃油系统、ATA29液压系统、ATA30防冰和排雨系统、ATA31指示与记录系统、ATA32起落架系统、ATA33灯光系统、ATA34导航系统、ATA35氧气系统、ATA36引气系统、ATA49 APU系统、ATA52舱门、ATA53机身、ATA70发动机系统等20个飞机系统的基本功能。

实训任务涵盖操作、调整/测试、拆装、故障排除四大类别，共计265个实训任务——操作类44项、测试类120项、拆装类59项、故障（排故）类42项。支持CFM56和V2500两种发动机选型。

驾驶舱全面板仿真

完整构建A320 3D驾驶舱，包括P1机长仪表板、P2中央仪表板、P3副驾驶仪表板、P5顶板、P6副驾驶跳开关板、P7遮光板、P8后电子面板、P9前电子面板、P18机长跳开关板及其他面板。所有面板的所有部件均可鼠标操作，操作逻辑与真实飞机一致。

仿真按钮、旋钮、开关、手柄等部件具有操作动画、操作音效和操作逻辑。仿真左右EFIS显示器、上下ECAM显示器、MCDU等显示设备。驾驶舱面板支持挂警告牌操作，跳开关面板支持正常拔出、闭合、加保险夹和挂警告牌。

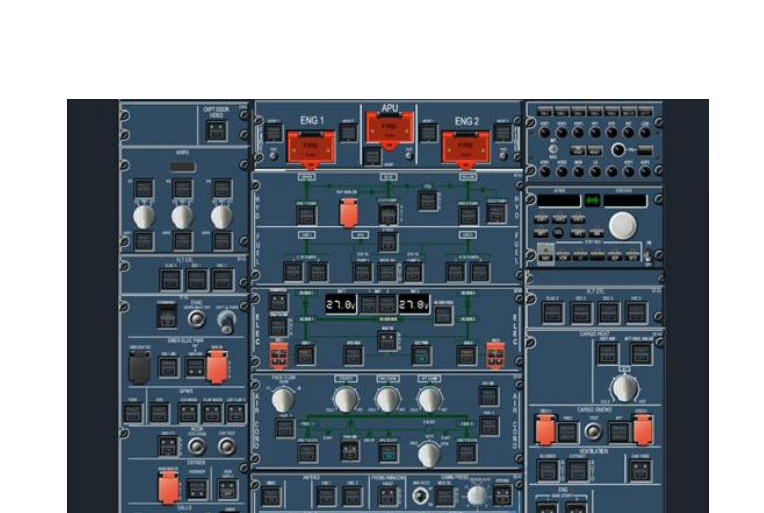

驾驶舱顶板仿真

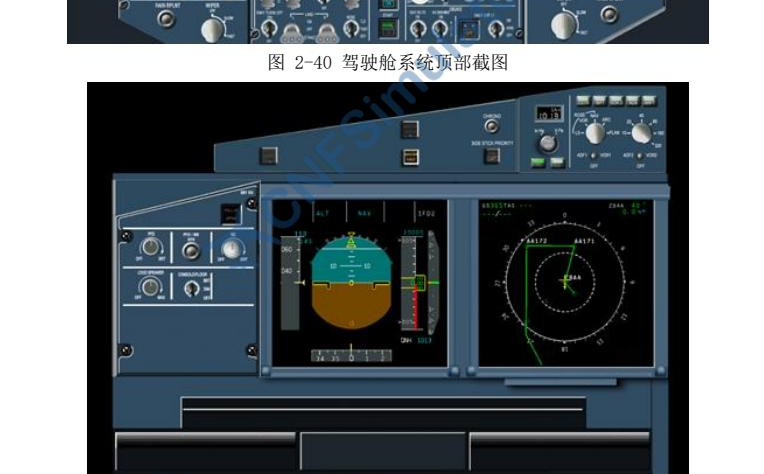

驾驶舱仪表板与EFIS仿真

实时故障注入与排故

教师可在任意时刻向飞机系统注入故障，故障激活后驾驶舱效应与真实飞机一致，包括地面和空中状态。每个ATA章节均提供故障清单，故障设置与CFDS/BITE系统关联，学生需使用正确的FIM/AMM程序进行故障诊断和排除。

维修模拟机在介绍结构、工作原理及维修注意事项的同时，提供与该机型匹配的测试与排故程序。在测试与排故过程中支持两种模式：按正常维修过程操作，或使用带有提示和指引的辅助模式。

动态系统原理图

动态原理图具有多层次结构，包括动态系统逻辑图、系统结构组成图、线路测量图三层。动态原理图与虚拟飞机、驾驶舱同步关联，覆盖空调、自动飞行、通信、电源、防火、飞行操纵、燃油、液压等ATA系统。

动态系统逻辑图通过二维动画实时展示维修操作动作，呈现机载系统工作原理。线路测量图符合飞机线路手册，支持万用表测量线路电阻、直流电压、交流电压等参数，模拟线路和组件的拔出、更换等维修操作。

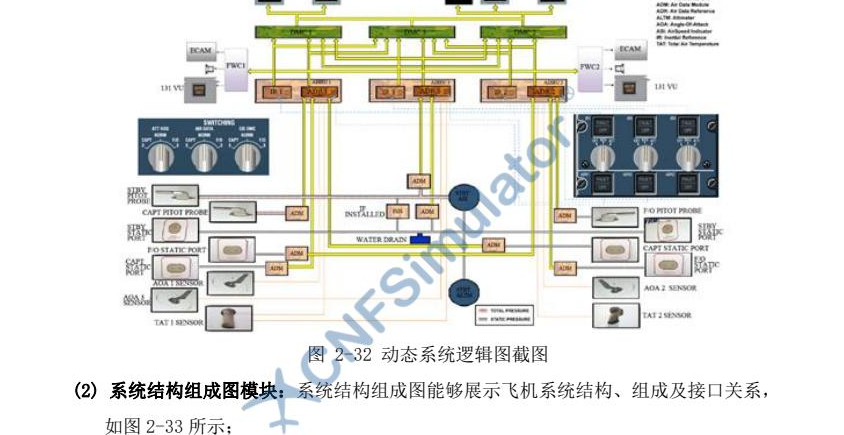

动态系统逻辑图

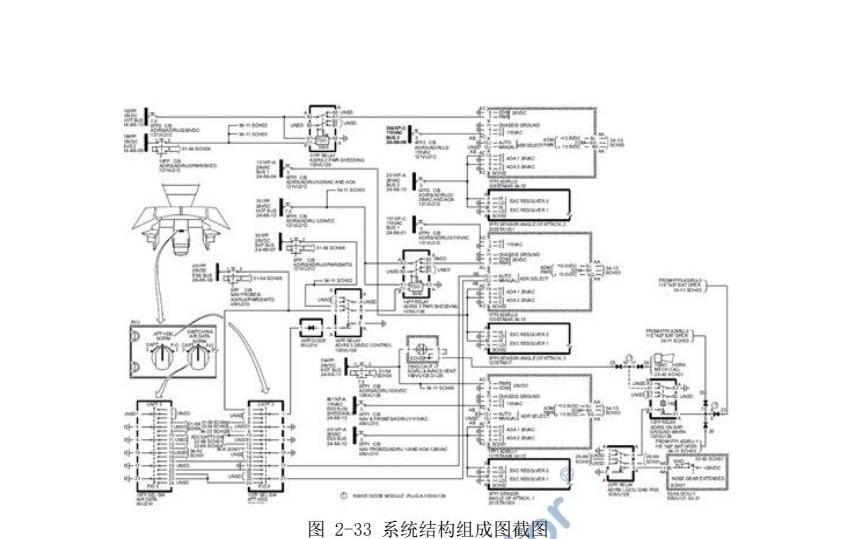

系统结构组成图与线路测量图

虚拟飞机三维仿真

虚拟飞机软件包括“维护飞机”和“飞行飞机”两部分。“维护飞机”仿真A320外部和内部舱室三维模型，具有地面工具设施，模拟工具、耗材、航材的领取/归还，支持虚拟维修操作。

提供A320飞机三维模型和维修机库模型，支持人机交互功能，可在飞机内外部自由漫游，包括定位、接近、平移、旋转、缩放等操作。仿真地面电源车、气源车、加油车、轮档、维修梯等工具设施。核心零件能够翻转，支持多视角观看，部分零件提供剖视图或爆炸图。

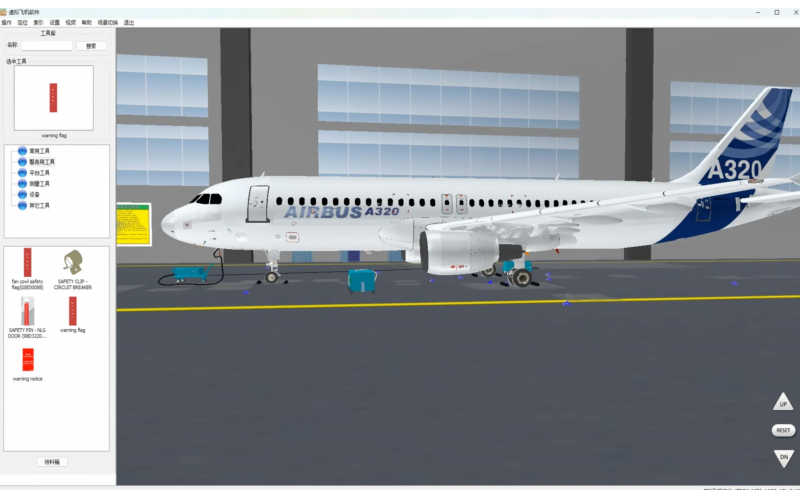

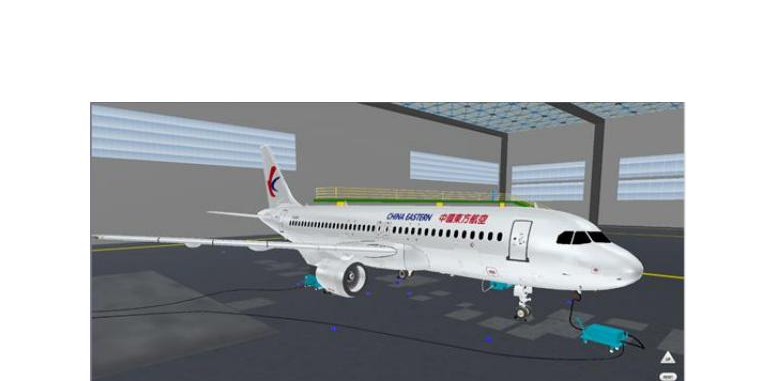

A320虚拟飞机三维模型

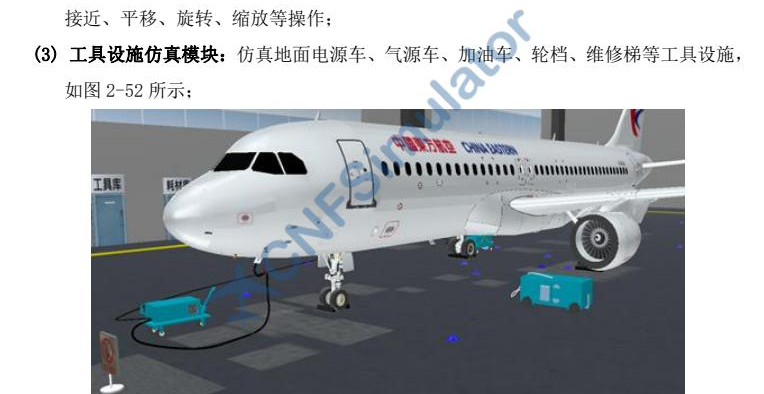

地面仿真工具设施

内置维修手册查询

集成A320飞机AMM、IPC、TSM、ASM、AWM、AWL、SRM、BITE和ESPM等维修手册，训练中可随时调阅查询。可在不中断模拟运行的情况下打开其它培训及教学文件（包括WORD、PDF、EXCEL、PPT和视频等文件）。

教学管理与考核系统

教师席位具备完整的教学管理功能，包括远程监控学生操作、实训任务下发、故障注入设置、考试组卷管理等。教师可通过教室内部网络查看每个学生席位的维修进展情况，远程操作学生端。

系统支持管理员以班级为整体导入学生账号，学生通过登录账号记录学习时间、排故完成情况、考试成绩等，成绩可以Excel形式整体导出。教师可建立题库并抽题组卷，支持设置考试时间。教学管理、作业和考试的全部功能及维修模拟的部分功能可通过手机端访问，支持1000+并发用户。

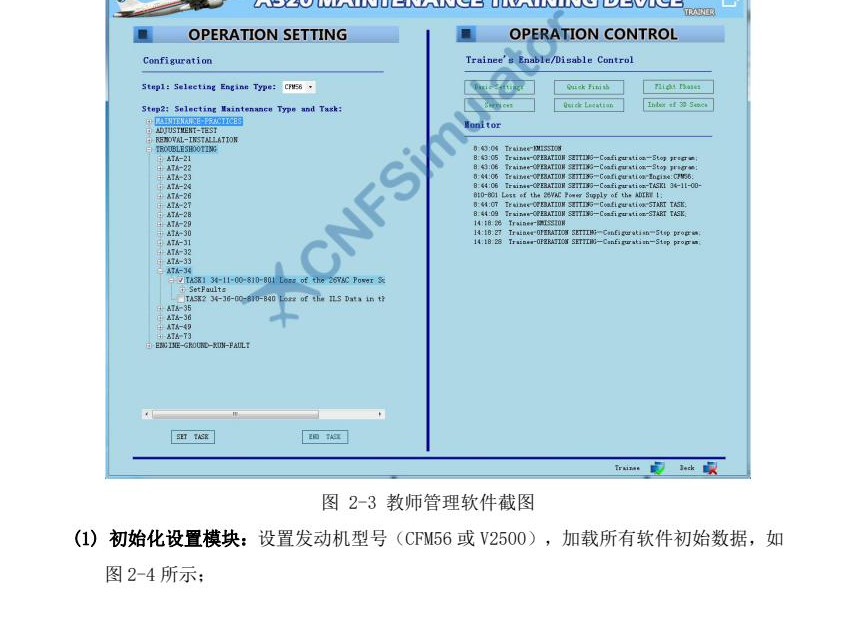

教师管理软件界面

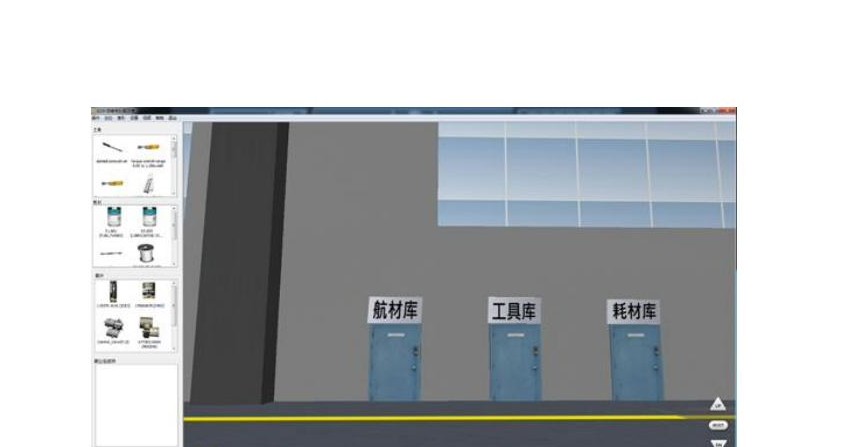

虚拟工具库、耗材库、航材库

适用场景

航空院校实训教学

满足CCAR-147机型培训大纲要求，为航空维修工程专业提供从基础认知到高级排故的全流程虚拟实训。考虑到CCAR147培训大纲要求，特别设计了维修教学部分，包括中英文工卡和A320维修手册。初级阶段教师分配实验项目，学员遵循工卡做实验；高级阶段教师分配维修任务，学员遵循A320维修手册步骤完成训练任务，与航空企业机型实训相同。

航空公司机务培训

用于航空公司在职机务工程师的机型转换培训、复训和技能评估，大幅降低培训对真机和停场时间的依赖。可完成飞机航后维护检查模拟，提供航后电子检查单和定检单，可填写检查结果和执行人签署。

MRO维修企业

为MRO维修机构提供标准化的维修操作培训平台，确保维修人员熟练掌握各系统操作和排故程序。

航空培训中心

可作为CCAR-147培训机构II类机型培训实操环节的核心教学设备，配合理论课程构建完整的培训体系。

产品优势

基于官方数据，高度仿真

基于空客公司官方数据开发，系统逻辑、部件位置和操作程序与真机完全一致，满足AC-147-04R1培训标准要求。实训项目来自A320维修手册的维修任务（TASK），实验内容符合A320维修手册的机务维修工程实际。

零风险实训环境

无需接触真机即可完成维修实训，避免真机操作安全风险和高昂的停场成本。学生可反复练习直至熟练掌握，软件具有完善的系统保护机制，避免因学生误操作导致系统异常。

完善的教学管理体系

教师席位具备远程监控、任务下发、考试组卷、成绩导出等完整教学管理功能。支持三种权限管理（管理员、教师、学生），支持班级管理和1000+并发在线用户。教学管理、作业和考试功能同时支持PC端和手机端。

低维护成本，高可靠性

标准工业主机即可运行，普通办公环境下可连续工作24小时以上，无特殊温度和环境要求。软件自带系统保护和一键还原机制，散热设计合理。

灵活部署方案

支持单机独立运行和教室联网部署，可根据教学需求灵活配置教师和学生席位数量。主机允许拷贝和使用培训文件，可安装其他教学软件。

客户化升级服务

能够跟踪客户需求，提供5年内的客户化升级，使产品更适合客户未来的教学需要。

技术规格
